二、浴缸
要使一个几何体变化成一个实用的家具模型，必须要有一个明确的制作思路。本例制作的浴缸就是创建一个长方体后塌陷为可编辑多边形，再使用挤出倒角等方法制作完成的。

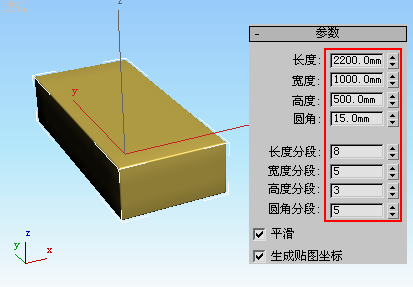

在透视图中创建一如图4.4.95所示，参数的切角长方体：
图4.4.95

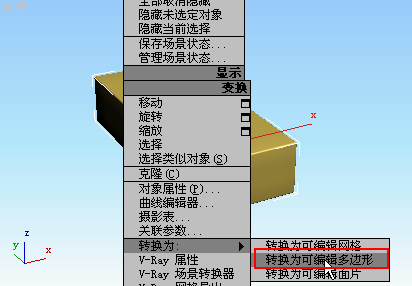

建立模型之后，在模型上按鼠标右键，将其塌陷为可编辑多边形，如图4.4.96所示。
图4.4.96

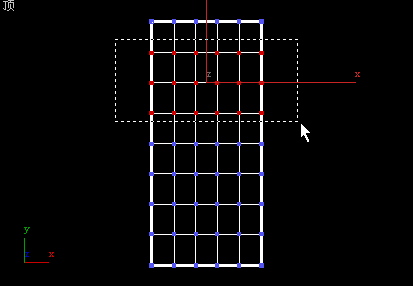

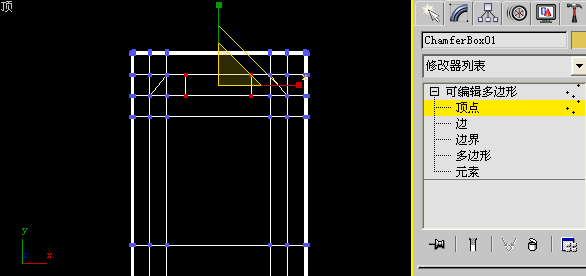

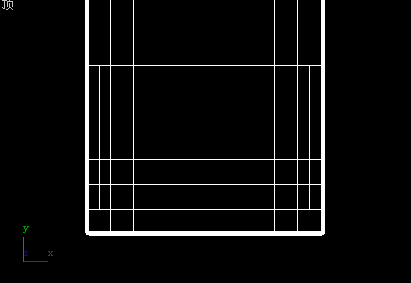

要想在模型上面表现出更多的细节，就要在模型表面上划分更多的表面。进入修改器堆栈中的“顶点”级别，在顶视图中调节各顶点的位置，首先用框选的方式选如图4.4.97所示的顶点。
图4.4.97

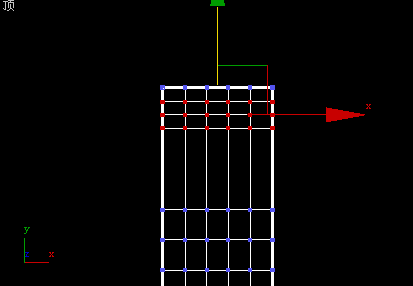

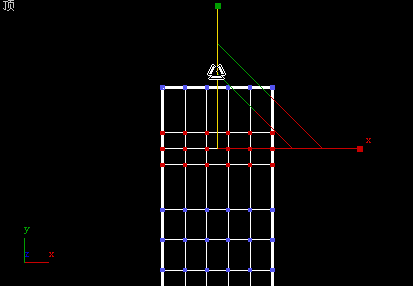

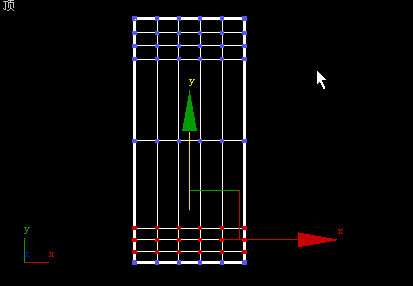

利用缩放工具，锁定Y轴，往下拖动鼠标，调整成如图4.4.98所示的状态。
图4.4.98
用移动工具，调整到如图4.4.99所示的位置。
图4.4.99
用相同的方法，调整如图4.4.100所示的顶点。
图4.4.100

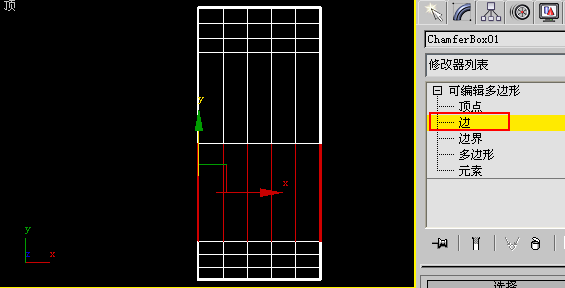

进入多边形的边层级，选择如图4.4.101所示的边。
图4.4.101

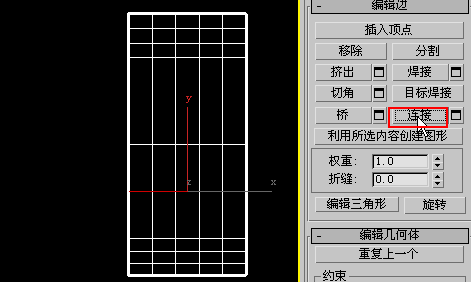

点击“编辑边”当中的“连接”工具，生成一连接边，如图4.4.102所示。
图4.4.102

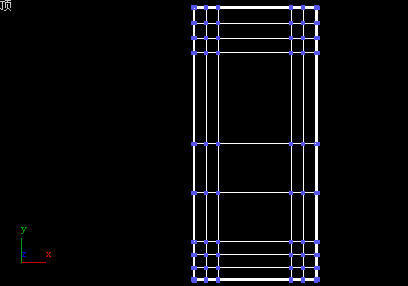

再用刚才的顶点的移动方法，调整竖向的顶点如图4.4.103所示。
图4.4.103

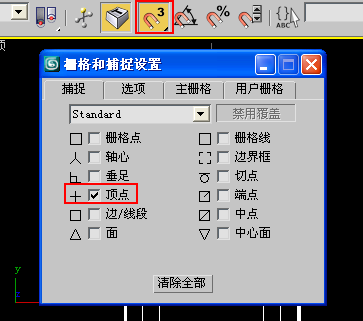

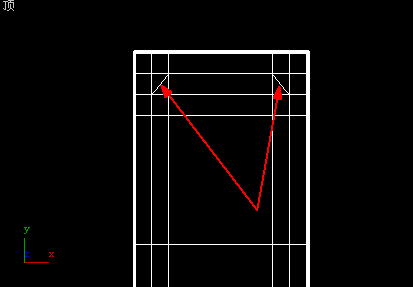

在修改命令面板的“编辑几何体”卷展栏中点击按钮，在如图4.4.104所示的位置进行面。注意：在切割模型表面时，一般使用顶点捕捉进行切割，如果不使用捕捉就进行切割，在切割过程当中会出现一些不规则的三角面，容易出现错误。
图4.4.104
用点选的方式选择如下的两条边，注意，这里不要用框选，这样会把后面的边也选择上，如图4.4.105所示。
图4.4.105

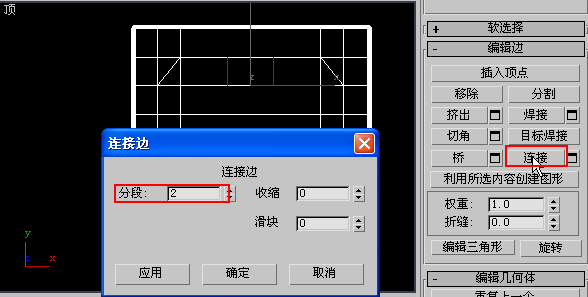

点击按钮，把分段设置成2，如图4.4.106所示。
图4.4.106
继续用缩放工具调整顶点如图4.4.107所示。
图4.4.107

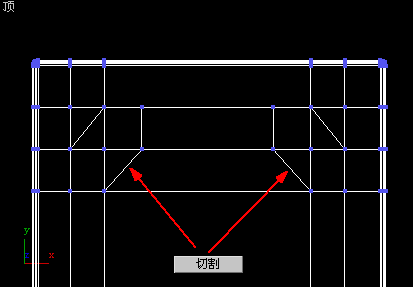

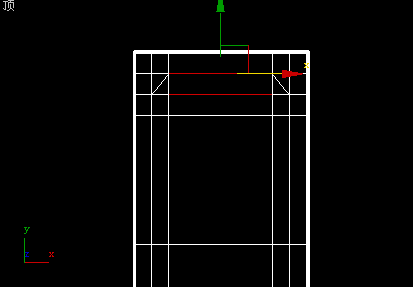

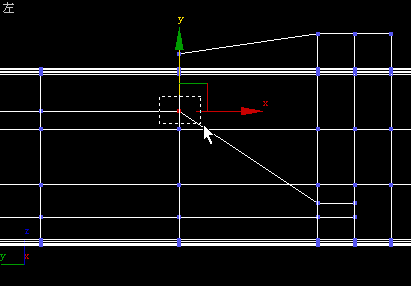

继续用切割工具，成如图4.4.108所示的状态。
图4.4.108

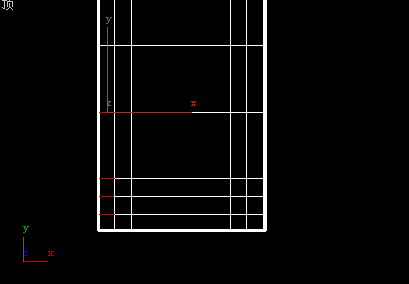

再来调整下面部分，进入边层级，选择如图4.4.109所示的边。
图4.4.109

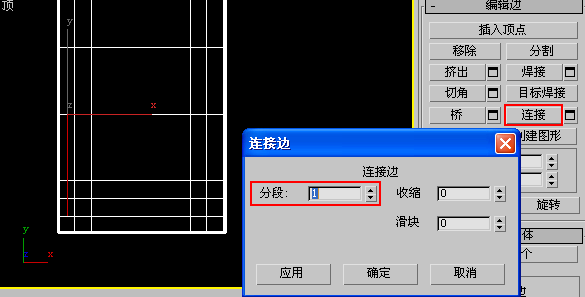

点击连接工具，注意分段数为1，如图4.4.110所示。
图4.4.110
同样右边也用相同的方法连接一条新边出来，如图4.4.111所示。
图4.4.111

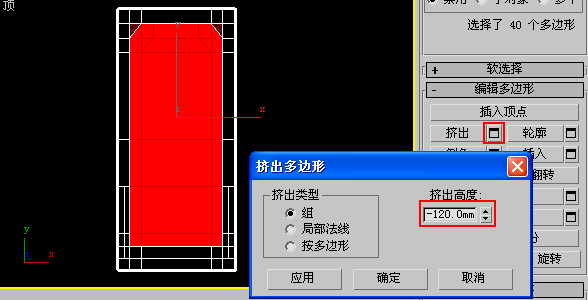

进入多边形层级，选择如下的表面，单击挤出按钮右侧的复选框，设置挤出值为-120mm，如图4.4.112所示。
图4.4.112

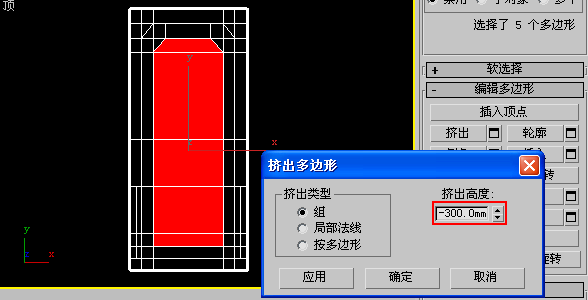

单击应用按钮后，结合键盘上的Alt键减选其外表面，设置挤出值为-300mm，单击“确定”按钮，这样就完成了两次挤出。如图4.4.113所示。
图4.4.113

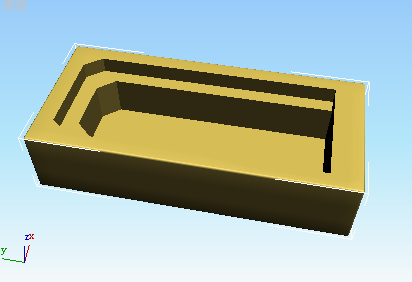

最后结果如图4.4.114所示，若没有做到如下效果，注意检查一下所选择的表面，是不是连下面的表面也选择了。
图4.4.114

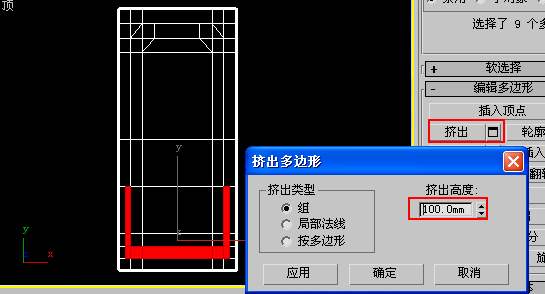

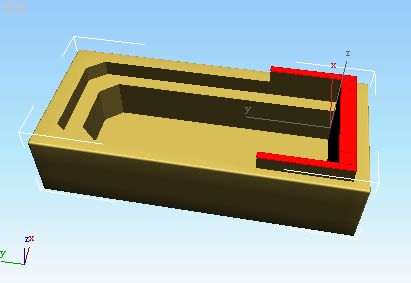

选择如图4.4.115所示的表面，注意不要选择背面，单击挤出按钮右侧的复选框，设置挤出值为100mm：
图4.4.115

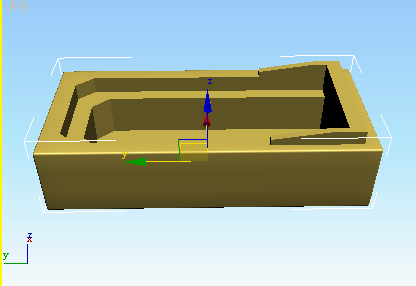

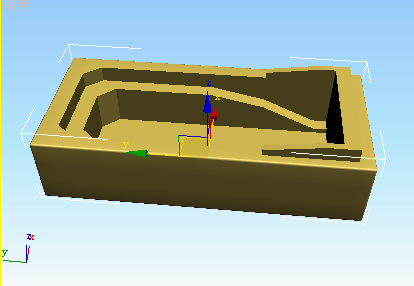

效果如图4.4.116所示。
图4.4.116

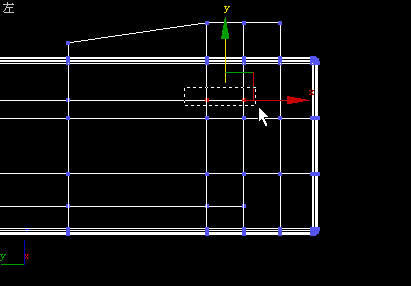

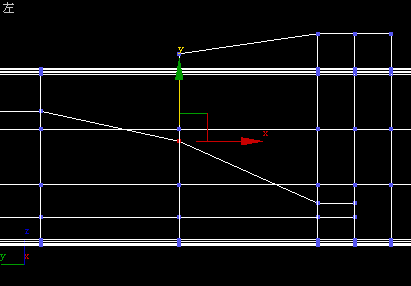

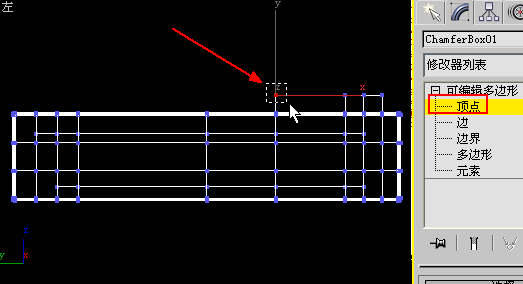

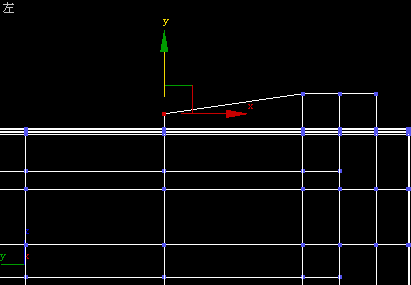

在左视图，用框选的方式选择如图4.4.117所示的顶点，往下稍做移动：
图4.4.117
结果如图4.4.118所示。
图4.4.118

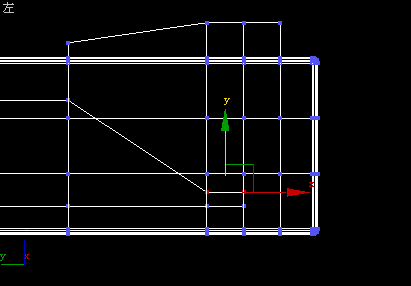

从图中可以看出，挤出后的效果并没有什么细节，其本身的边面都是直线，缺乏变化，要改变这种现象，可以利用移动工具移动相应的顶点，从而产生更多的变化。框选如下顶点，如图4.4.119所示。
图4.4.119
移动至如图4.4.120所示位置：
图4.4.120
框选如图4.4.121所示的顶点。
图4.4.121
移动至如图4.4.122所示位置。
图4.4.122
得到如图4.4.123所示效果。
图4.4.123

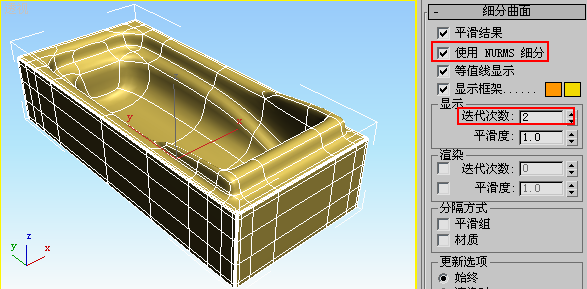

在细分曲面卷展栏，勾选“使用NURMS细分”，设置迭代次数为2，如图4.4.124所示。
图4.4.124

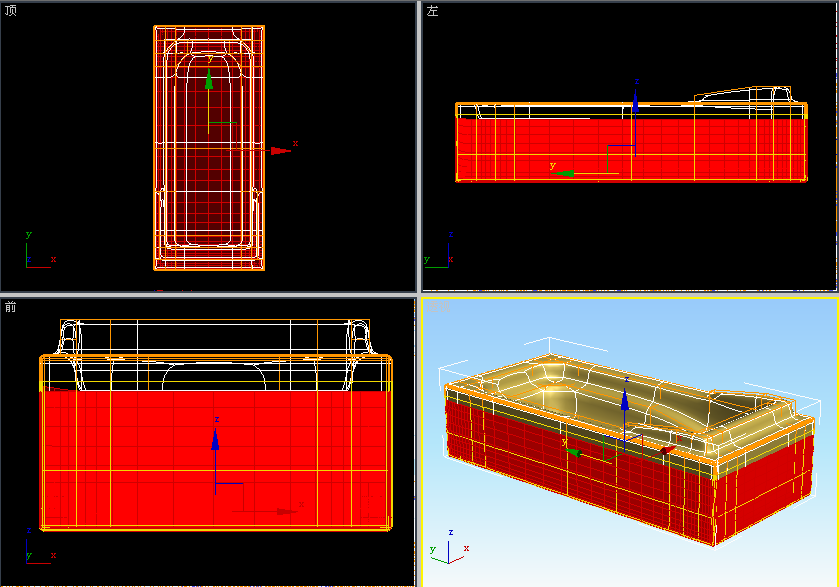

这样一来，我们就得到了一个非常好的浴缸模型了。接下来我们做一些简单的渲染操作。选择如图4.4.125所示的浴缸外表面。
图4.4.125

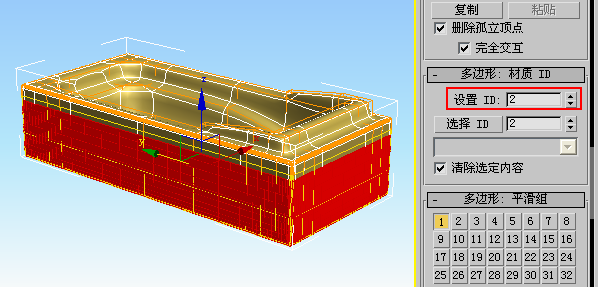

在多边形材质ID卷展栏中设置ID为2，其他的表面为1，如图4.4.126所示。
图4.4.126

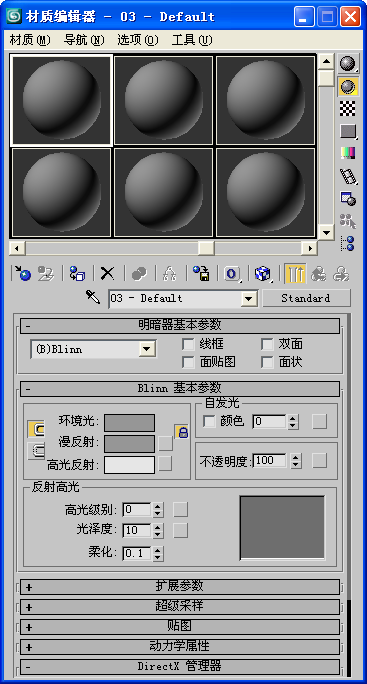

退出多边形层级，回到物体的总层级。单击主工具栏上的按钮，打开材质编辑器，如图4.4.127所示。
图4.4.127

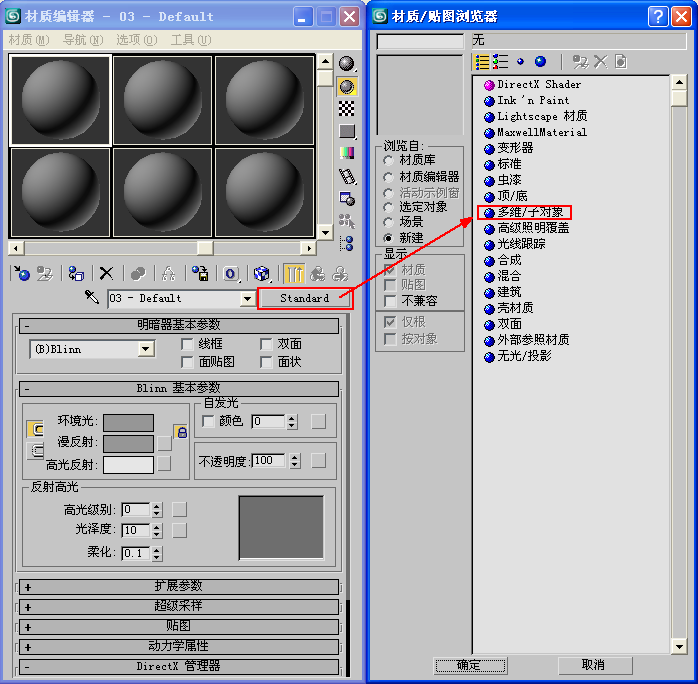

单击按钮，从中选择“多维子对象”材质类型，如图4.4.128所示。
图4.4.128
选择丢弃旧材质，如图4.4.129所示。
图4.4.129

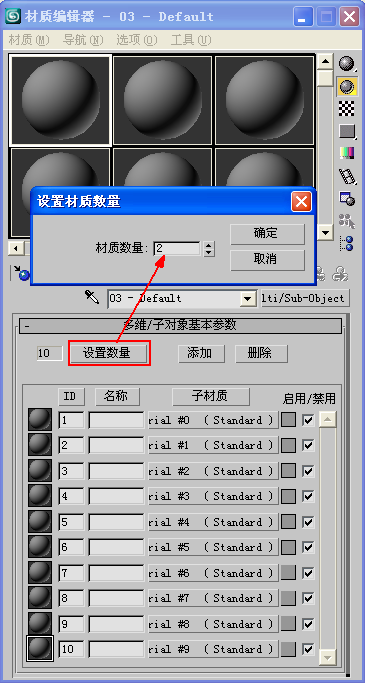

设置数量为2，因为我们只需要两个材质类型就可以了，如图4.4.130所示。
图4.4.130

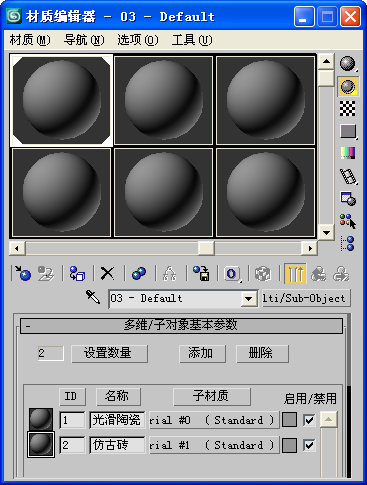

把这个多维子对象材质指定给浴缸物体，在选择浴缸的情况下，单击按钮。下面我们就分别来编辑ID为1的光滑陶瓷材质和ID为2的仿古砖材质。如图4.4.131所示。
图4.4.131

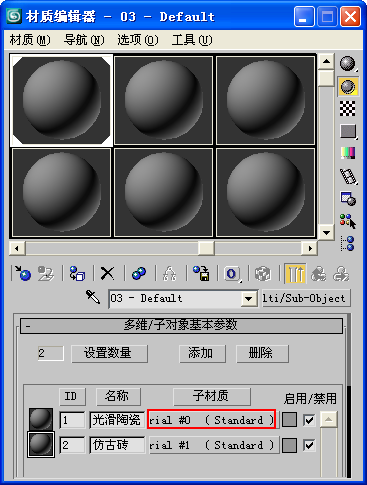

单击如下的按钮进入ID为1的材质，如图4.4.132所示。
图4.4.132

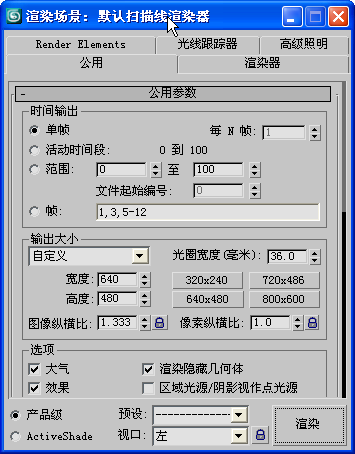

单击主工具栏上的按钮，打开渲染场景对话框，如图4.4.133所示。
图4.4.133

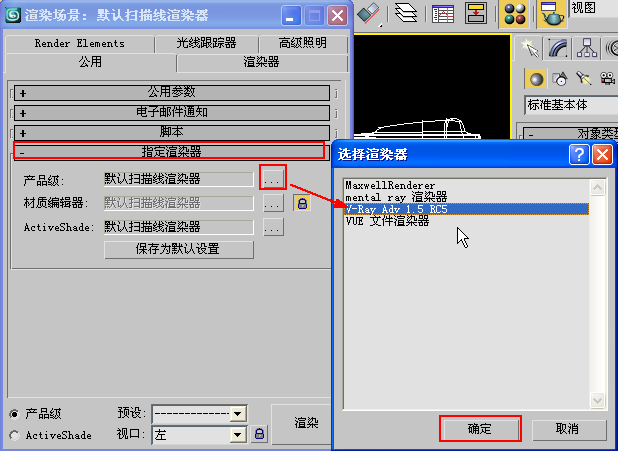

在指定渲染器卷展栏下面，选择VRAY渲染器，如图4.4.134所示。
图4.4.134
关闭渲染场景对话框，这个时候，我们就可以在材质编辑器中选择VRayMtl了，如图4.4.135所示。
图4.4.135

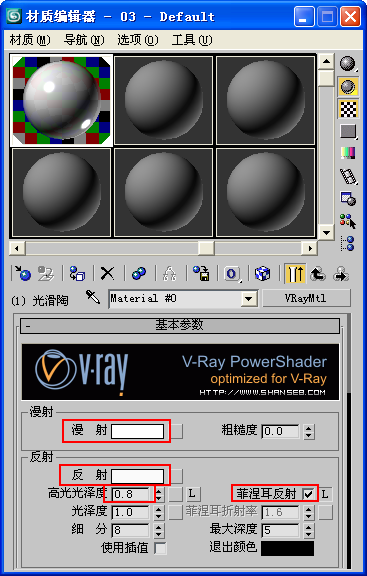

把参数调整成如图4.4.136所示。
图4.4.136

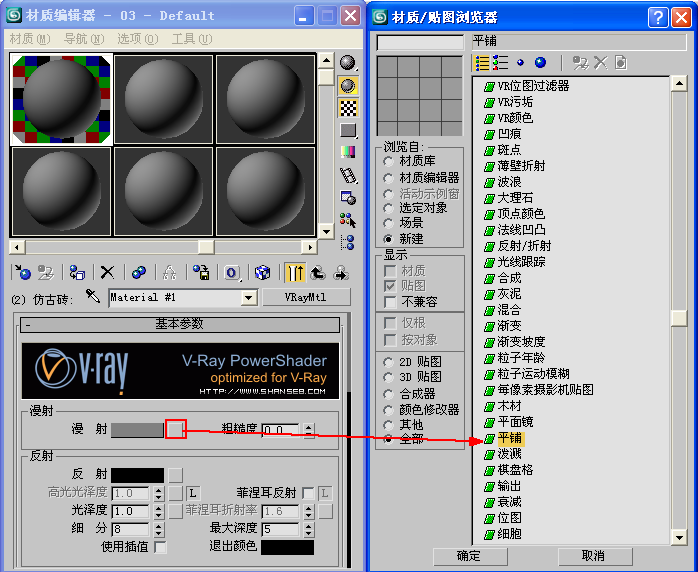

单击进入父材质层级，同样进入ID为2的材质，也换成VRayMtl的材质类型。在漫射通道上面添加一平铺贴图类型，如图4.4.137所示。
图4.4.137
在高级控制卷展栏中调整一下两个颜色，如图4.4.138所示。
图4.4.138

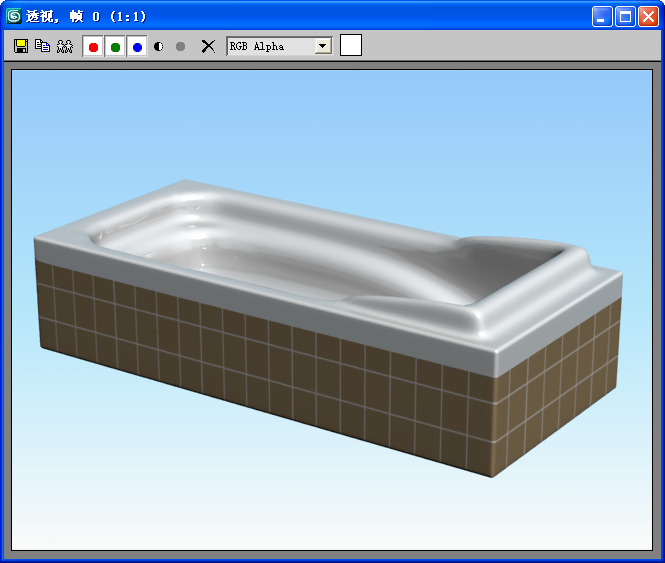

最后渲染，就出来了浴缸的效果如图4.4.139所示。
图4.4.139
